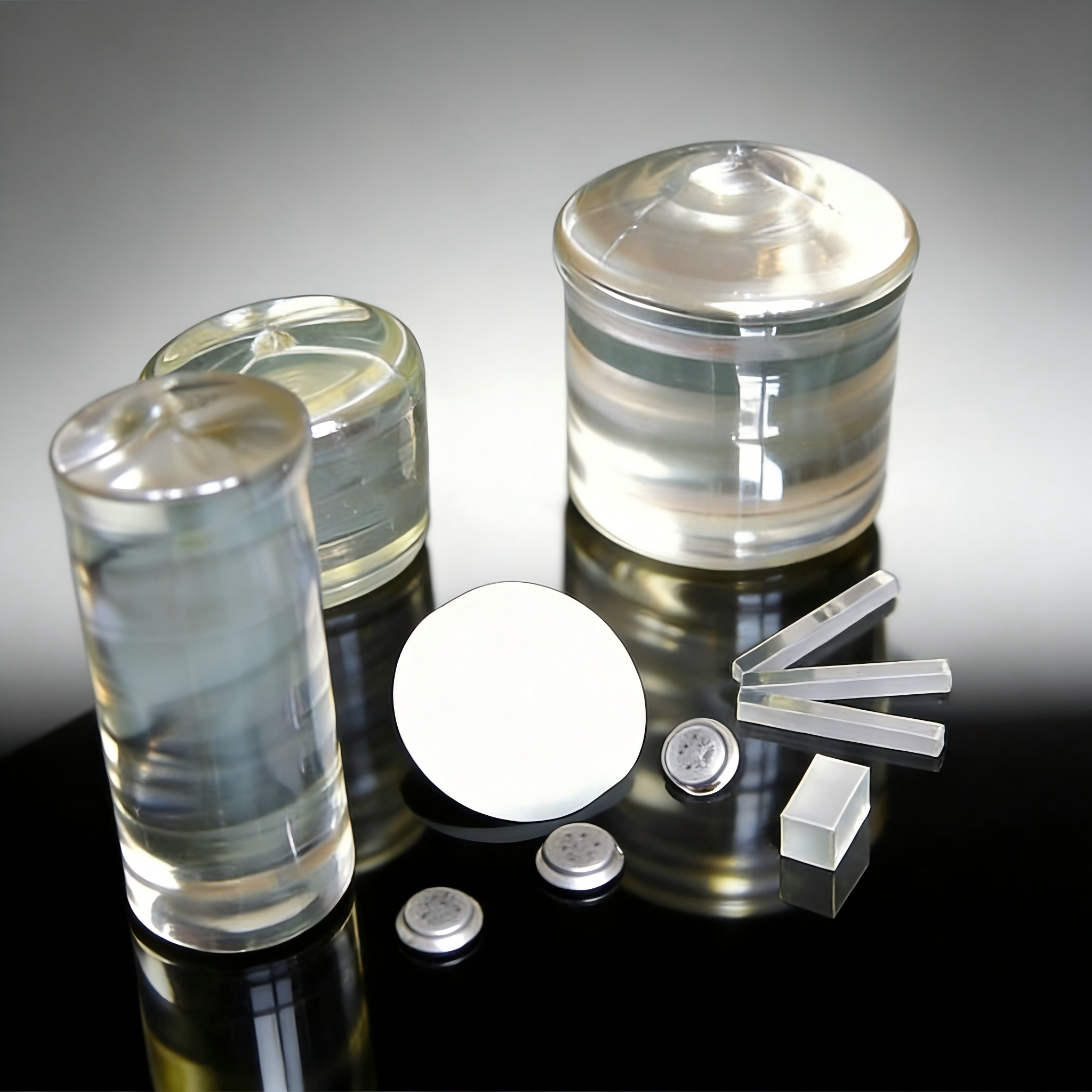

声学级铌酸锂晶体、晶片

铌酸锂（ＬＮ）晶体具有优良的压电、电光、声光、非线性等性能。

产品咨询：400-820-8727

QQ咨询

微信咨询

高端智能设备

产品概况

设备介绍：

铌酸锂（ＬＮ）晶体具有优良的压电、电光、声光、非线性等性能。在民用领域有着广泛的用途，随着光电技术的发展，ＬＮ晶体还是较好的压电晶体，能用于制作中低频SAW滤波器，大功率耐高温的超声换能器等。

1、名称：铌酸锂基片和晶体：Φ2″Y轴Z轴X轴、Φ2″64°Y-X、Φ2″128°Y-X、Φ3″Y轴Z轴、Φ3″64°Y-X、Φ3″128°Y-X、Φ4″Y轴Z轴、Φ4″64°Y-X、Φ4″128°Y-X

项目	名称	规格
1	铌酸锂基片和晶体	Φ2″Y轴Z轴X轴
2	铌酸锂基片和晶体	Φ2″64°Y-X
3	铌酸锂基片和晶体	Φ2″128°Y-X
4	铌酸锂基片和晶体	Φ3″Y轴Z轴
5	铌酸锂基片和晶体	Φ3″64°Y-X
6	铌酸锂基片和晶体	Φ3″128°Y-X
7	铌酸锂基片和晶体	Φ4″Y轴Z轴
8	铌酸锂基片和晶体	Φ4″64°Y-X
9	铌酸锂基片和晶体	Φ4″128°Y-X

基本性质

晶体结构	三方晶系，点阵3m
晶格常数	a=5.148, c=13.863
密度	4.64g/cm³
熔点	1250℃
居里温度	1142±2℃
硬度	5
介电常数	ε11/ε0=85; ε33/ε0=29.5
电阻系数	25℃时38W/m/℃
热膨胀系数	25℃时 a₁=a₂=210^-6/℃, a₃=2.210^-6/℃
压电常数	d₂₂=2.0410^-11C/N, d₃₃=0.610^-11C/N, d₁₅=7X10^-11C/N， d₃₁=-0.1*10^-11C/N
弹性刚度常数	C₁₁E=2.0410¹¹N/m², C₃₃E=2.4610¹¹N/m²,

声表面波级铌酸锂晶片

轴向	64°旋转Y轴±0.2°	127.86°旋转Y轴±0.2°
直径	76.2mm±0.3mm 100.0mm±0.3mm	76.2mm±0.3mm 100.0mm±0.3mm
基准面	22mm±2mm 垂直于X±0.2°	22mm±2mm 垂直于X±0.2°
第二参考面	10mm±3mm Cw180°±0.5°	10mm±3mm Cw225°±0.5°
厚度	500um±20um 350um±20um	500um±20um 350um±20um
传播表面	“+”侧Ra≤8	“+”侧Ra≤8
晶片背面	GC#1000l 0.2um≤Ra≤0.7um	GC#1000l 0.2um≤Ra≤0.7um
TTV	≤10um
LTV	≤2.0um在5*5mm²区域内
PLTV	≥95%
BOW	-25um≤Bow≤+25um
居里温度	1142℃±3℃(DTA法)
边缘倒角	圆边倒角
