产品概况

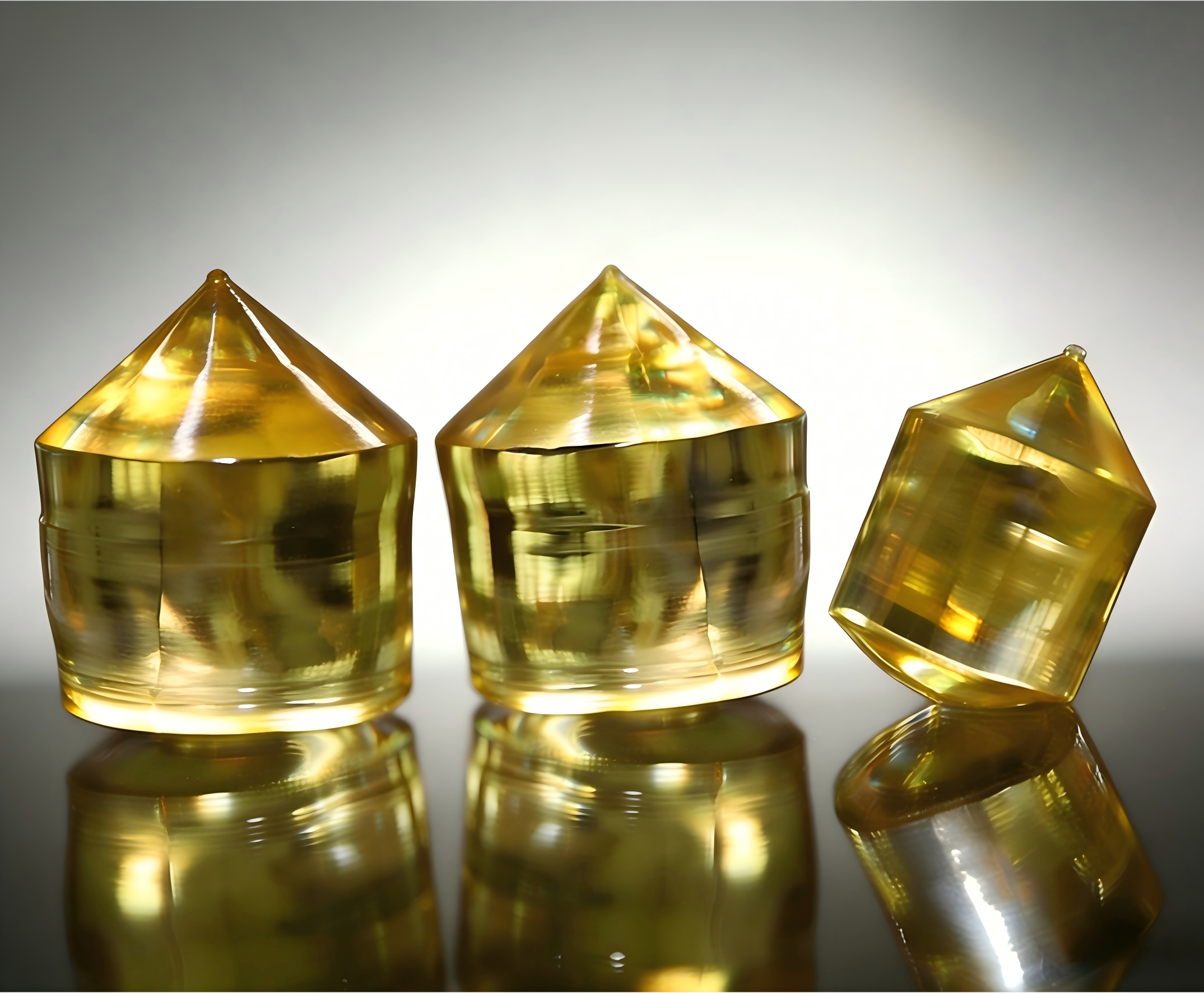

YVO4晶体是优良的双折射光学晶体，在可见及近红外很宽的波段范围内有良好的透光性，较大的折射率值及双折射率差。YVO4晶体硬度高，机械加工性能好，不溶于水；这些优异特性使YVO4晶体成为新型的双折射光学材料，在光电产业中得到广泛的应用。在光纤通讯设备中，需要大量的由纯YVO4晶体制造的各种分光、偏光元件，如光隔离器、环形器、光分束器、及格兰系列偏光器等。YVO4晶体与金红石(TiO2)等晶体组合，还可以得到理想的温度补偿效果，大大提高光通讯系统的温度稳定性。
主要性能参数
晶体结构 | 四方晶系D4h点群 | ||
生长方法 | 单晶提拉法 | ||
晶格常数 | a=b=7.12 ，c=6.29 | ||
密度 | 4.22（g/cm3） | ||
硬度 | 5（mohs）, glass-like | ||
潮解性 | 不潮解 | ||
熔点 | 1825℃ | ||
热光系数 | dna/dT=8.5*10-6/k； dnc/dT=3.0*10-6/k | ||
热膨胀系数 | aa=4.43*10-6/K ac=11.37*10-6/K | ||
热导系数 | 平行C：0.0523W/cm/K 垂直C:0.0510W/cm/K | ||
光谱透过范围 | 0.45—5μm | ||
塞米尔方程 | ne2=3.77834+0.069736/(λ2-0.04724)-0.0108133λ2 ne2=4.59905+0.110534/(λ2-0.04813)-0.0122676λ2 | ||
n \波长 | 0.63μm | 1.30μm | 1.55μm |
折射率no | 1.9929 | 1.9500 | 1.9447 |
折射率ne | 2.22154 | 2.1554 | 2.1486 |
双折射率差 （△n=ne-no) | 0.2225 | 0.2054 | 0.2039 |
离散角 （ρ，光轴45°） | 6.04° | 5.72° | 5.69° |
晶棒±0.5° | Φ25mm*25mm | ||
毛块 θ=0/45° Φ=0/45° | 2*2*7mm、4*4*7.5mm 可按照客户需求，定制特殊方向和尺寸的基片 | ||
光学或抛光成品 Φ=0/45° | 尺寸公差：±0.05mm， 晶向公差：±0.1° 平面度：<λ/4 | ||
AR镀膜 | R<0.25% (1550nm) （根据客户要求） | ||
抛光 | 单面或双面 | ||
包装 | 100级洁净袋，1000级超净室 | ||
